UG浩强工具是一款安装便捷，功能强大的UG NX辅助工具箱软件，属于ug外挂，其主要的功能就是进行数控编程的时候可以帮助工程师设计曲面加工、模型数据分析、R角染色、可以对装备的组件进行排序以及重命名，包含的项目非常丰富，在NC后处理的项目上，提供批量处理功能，加载图纸、查看图层、计算刀路等，大大降低设计人员的工作量，提高工作效率。ps：这里小编带来的是浩强工具2.59+2.60，两个版本任君选择，其界面美观大方，功能强劲实用，无需修改或者添加繁琐的环境变量就可以直接支持NX12.0，但是不能在中文路径下安装，需要移动Kasa文件夹位置后，再启动本程序即可，有需求的用户不妨下载安装！

软件特色

1、全自动编程，您只需选择要加工的面，外挂就会自动生成面上所有孔的加工程序，自动加载相应的切削参数。

2、切削参数从切削数据库中自动读取。切削数据库可以由您自己配置，您只需配置一次就可以一劳永逸。

3、自动创建程序单功能，自动判断工件的分中、碰数方式，程序单上的信息清晰明了，现场加工人员只要按程序单操作就可以了。

ug外挂浩强工具安装包安装教程

1、浩强工具不支持中文安装路径，所以首先将Kasa文件夹放到任意非中文路径中。

2、安装之前，请首先打开UG NX程序（需要挂载到那个版本就打开那个版本）

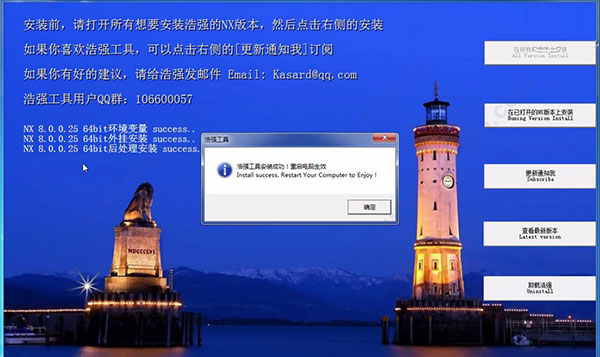

3、双击Kas文件夹下的“浩强工具自动安装程序.exe”，选择“再打开的NX版本上安装”选项，即提示重启生效，如下图所示：

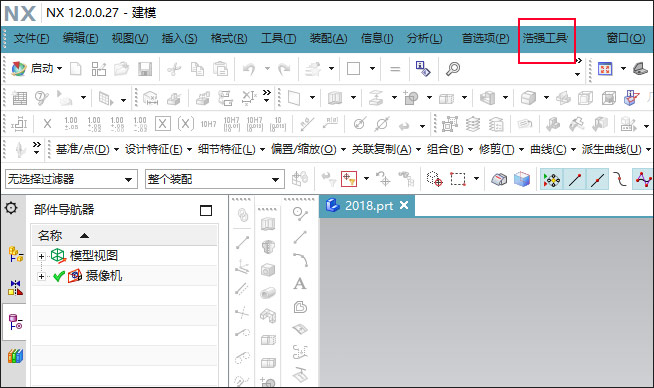

4、重新启动UG NX之后，即可看到在菜单栏中有显示浩强工具，非常方便！

5、注意：Win7\8\10系统需要右键使用管理员权限运行安装程序。

UG12安装浩强工具2.60教程

个人在工作中也经常使用浩强外挂的一些功能，由于使用的是12的版本，无法直接使用浩强工具的一键安装，所注意在此记录下安装的过程。

UG安装路径下UG12→UGll→menus→custom_dirs.dat，用记事本打开（先右键修改文件属性只读去掉〉在#下面一行输入${KASA_DIR}

添加两个系统环境变量

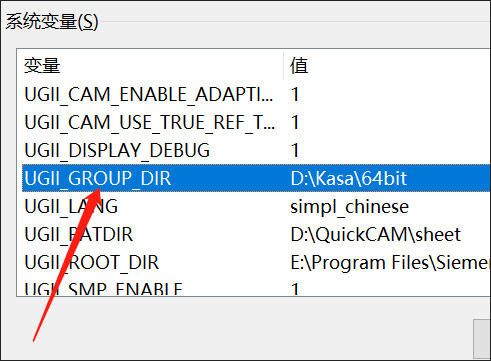

新建系统变量-变量名：UGIl_GROUP_DIR变量值：D:\Kasa\64bit

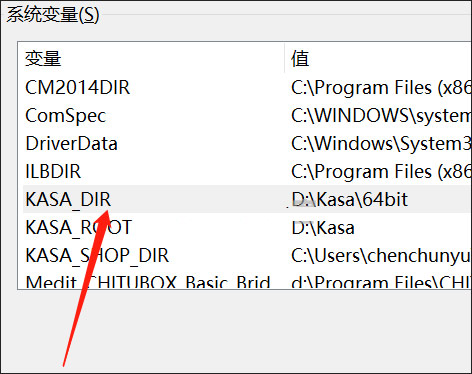

变量名：KASA_DIR变量值：D:\Kasa\64bit

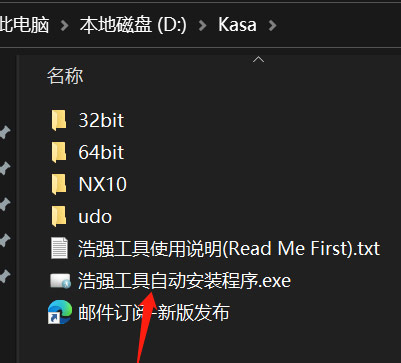

拷贝Kasa到D盘目录下，先打开NX12软件，再双击浩强工具自动安装程序.exe，点击“在已打开的NX版本上安装”按钮(安装)

重启电脑，打开NX12软件界面，浩强工具2.6工具栏和浩强图层所有功能都可以正常使用了。当然还是有部分命令不能使用，不过对个人来说已经够用了。

使用技巧

1、标准零件库位于\udo\STANDARD\文件夹内，自行将你常用的零件复制进来扩充即可。

2、标准零件库logo也可以替换成你公司的logo。

3、穿透染色工具可以在\udo\Color.txt文件中自定义颜色。

4、NC程序单模板文件:\udo\Post\Kasashop.xls 你可以自行修改里面的公司名称等信息。

5、NC程序单模板定义文件:\udo\Post\shopset.txt 你可以自行修改各信息的输出位置。

6、图层命名模板文件:\udo\Layer.txt 你可以自行修改图层定义信息。

7、零件bom工具使用前，需要先使用属性工具中的属性赋值功能，给每个零件赋好属性，然后就能自动出bom了。你可以通过修改\udo\Attribute\AttributeConfig.txt文件来定义你们公司自己的bom选项

8、重量分析材料模板定义文件:\udo\BodyMass.txt 你可以自行定义常用材料及密度价格等信息。

9、可以将你的常用文件放在\udo\MOON\下，这样通过月光宝盒工具就可以快速调用你的常用文件和快捷方式了。

10、常用刀具模型放在\udo\ToolAction\下，这样你就可以通过刀具位置验证功能随时检查刀具碰撞情况及加工能力范围。

ug外挂浩强工具环境变量设置：

浩强通常会将一些固定的设置放到环境变量里面

下面就给你说下浩强工具中用到的环境变量及其作用

-------------------------------------------------------------------

KASA_DIR

这个变量时安装时必须建立的，目的在于让程序知道浩强工具的安装路径

例子：KASA_DIR=D:\Kasa\64bit

--------------------------------------------------------------------

UGII_USER_DIR

这个变量是告诉UG，这个路径下有个外挂，启动的时候，UG就会自动挂上去了

如果你还有其他外挂必须用到这个变量，也没有关系，咱换一个就是了

【UGII_SITE_DIR】     【UGII_VENDOR_DIR】  随便哪一个，都可以挂到UG里

如果上面都被占用了，你可以用浩强的秘密变量【UGII_GROUP_DIR】

例子：UGII_GROUP_DIR=D:\Kasa\64bit

--------------------------------------------------------------------

KASA_STANDARD_DIR

如果你想把标准件库放到别的地方，把这个变量建上，程序就会顺藤摸瓜找过去了

例子：KASA_STANDARD_DIR=F:\STANDARD

--------------------------------------------------------------------

KASA_MOON_DIR

如果你想把月光宝盒资料库放到别的地方，把这个变量建上，程序就会顺藤摸瓜找过去了

例子：KASA_MOON_DIR=F:\MOON

--------------------------------------------------------------------

KASA_NCSUFFIX

NC批处理文件的默认后缀是你后处理自带后缀，如果你想改变默认后缀，把这个变量建上就好了

注意，不要忘了“.”

例子：KASA_NCSUFFIX=.PIM

如果你有多个后处理，想定义不同的后缀，可以自行修改后处理名字，如下

FANUC.NC

MITSUBISHI.PIM

HSM600.H

自动换刀.i

浩强将自动默认名字后面的“.xx”为该后处理的后缀

--------------------------------------------------------------------

UGII_CAM_POST_OUTPUT_DIR

如果你在点击批处理后，想要默认输出到自己的路径下，建立这个变量就可以了

同时，它也支持UG自身的后处理功能的默认路径

如果不设置，则默认处理到prt文件所在目录

例子：UGII_CAM_POST_OUTPUT_DIR=D:\NC_FILE

--------------------------------------------------------------------

tool_check

浩强的NC批处理功能，在处理前，会检查同一程序组内的不同操作是否使用的是同一把刀，如果不同则报警。如果你不想让它报警，建立这个变量就好了

例子：tool_check=0

--------------------------------------------------------------------

KASA_SHOP_DIR

浩强EXCEL程序单默认放置路径是当前Prt文件所在目录，如果你想自己定义存放路径

建立这个变量指向你的目录就可以了

例子：KASA_SHOP_DIR=D:\KasaShop

-----------------------------------------------------------------

KASA_CHICUN_DISP

浩强EXCEL程序单提取尺寸时，仅在TOP视图显示尺寸，如果你想在模型空间显示尺寸

建立这个变量就可以了

例子：KASA_CHICUN_DISP=1

温馨提示

1、标准零件库位于udoSTANDARD文件夹内，自行将你常用的零件复制进来扩充即可

2、标准零件库logo也可以替换成你公司的logo

3、穿透染色工具可以在udoColor.txt文件中自定义颜色

4、NC程序单模板文件:udoPostKasashop.xls 你可以自行修改里面的公司名称等

更新日志

v2.6版本

1、自动程序单增加对自定义操作的数据识别

2、刀路转曲线功能增加曲线自动合并功能

3、自动备份功能，修复未保存部件备份频繁报警的bug

4、修复批量修改刀号功能

5、增加步距计算功能，可以对球刀、R刀按粗糙度要求进行刀路步距计算。
