StarUML是一款免费开源的uml建模工具，用户使用它可以创建用例图、类图、序列图、状态图、活动图、通信图、模块图、部署图和复合结构图等UML图形，软件灵活、可扩展性强，能够支持XMI、JPG、JPEG、BMP、EMF和WMF等多种格式、支持23种GoF模式(Pattern)以及3种EJB模式，同时还支持将制作好的图纸文件导出为JPG、JPEG、BMP、EMF等常用的图片格式，同时软件还拥有读取c++、c#代码生成类图的功能，有需要的朋友下载吧！

功能特色

1、UML 2

StarUML与UML 2.x标准兼容，共支持11种UML图：类，对象，用例，组件，部署，复合结构，序列，通信，状态图，活动和配置图。

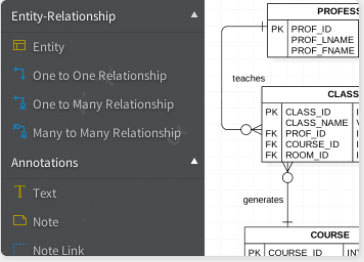

2、ERD支持

可以创建实体关系图（ERD）。ERD是数据库建模最常用的图之一，我们的ERD是基于乌鸦的脚符号，比陈的符号更容易和可读。

3、快速建模

支持Quick Edit中的许多短语，可以一次创建元素和关系，如子类，支持界面等。

4、视网膜显示支持

支持Retina（高DPI）显示。所有图表，文字和图标都是锋利的，用户可以获取图像作为高dpi位图图像（PNG和JPEG）。

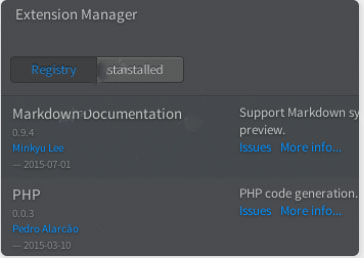

5、扩展管理

可以通过扩展管理器从官方扩展注册表或Github存储库轻松查找和安装扩展。

6、模型驱动开发

以非常简单的JSON（JavaScript对象符号）格式存储模型，使用用户定义的模板可以轻松地使用自定义代码。

7、代码工程

支持主要的编程语言，包括Java，C＃和C ++，用户可以从模型生成源代码，或者通过逆向工程从源代码构建模型。

8、开放API

允许添加菜单、UI、对话框，甚至您自己的建模语言，包括元模型，符号和验证规则。

9、异步模型验证

定义了许多UML模型验证规则，并且每当保存或打开模型文件时，都会异步检查规则。

10、发布HTML文档

生成的HTML文档可以与大多数Web浏览器一起查看。

11、支持将PDF导出为干净打印

可以选择页面布局（纵向或横向）和页面大小（B5，B4，A3，A4，字母等）。

12、Markdown支持

可以使用markdown语法来编辑元素的文档，同时支持markdown语法突出显示和预览。

StarUML使用教程

如何使用staruml画用例图？

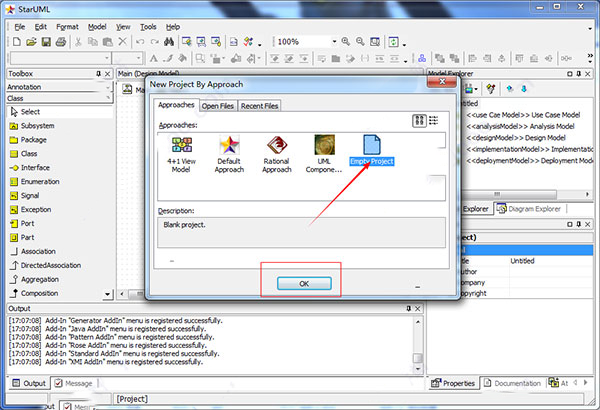

1、打开StarUML软件，选择“Empty Project”，单击OK。

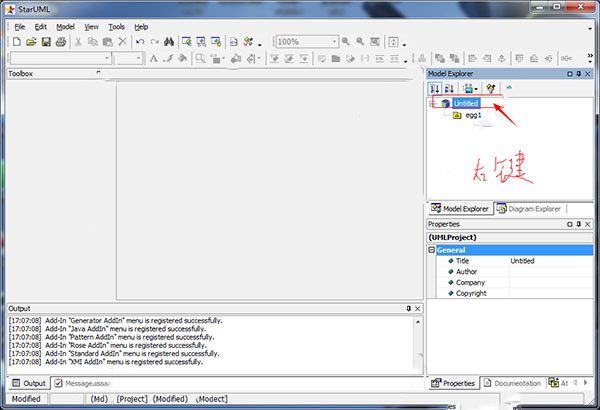

2、右键单击界面中的“Untitled”，选择“Add”-“Model”，命名为egg1。

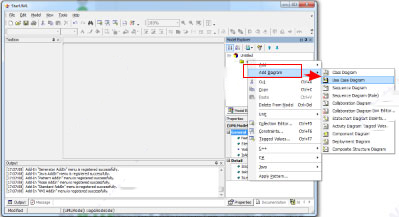

3、右键单击egg1，选择“Add Diagram”-“Use Case Diagram”，创建了一个用例图，命名为“用例图1”。

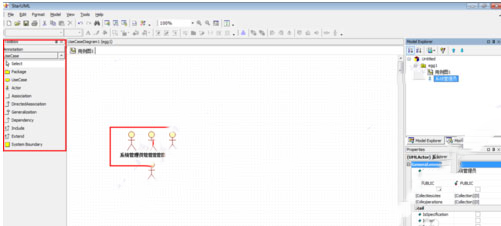

4、点击左边工具栏中的工具，直接在右边空白处单击即可画出相应图形，并且可以为图形命名。

5、右键单击所画图形，设置图形的属性，依次重复作画即可。

软件优势

1、扩展经理

轻松发现并安装第三方扩展。许多扩展都是开源的，并在Github上托管。叉一个，自己做。

2、模型驱动的开发

建模数据以非常简单的JSON格式存储，因此可以通过用户定义的模板（mdgen）轻松地生成自定义代码。

3、快速建模

支持快速编辑中的许多缩写，一次创建元素和关系，如子类，支持接口等。

更新日志

v6.3.2版本

已解决的问题

-如果勾选了“继承样式”，则禁用样式编辑器中的字体和颜色编辑#369

-多监视器系统中的窗口位置问题#298
