中望cad2022中文版 SP2.2官方版国产自主开发的一款好用的cad制图软件，非常经典。

软件介绍

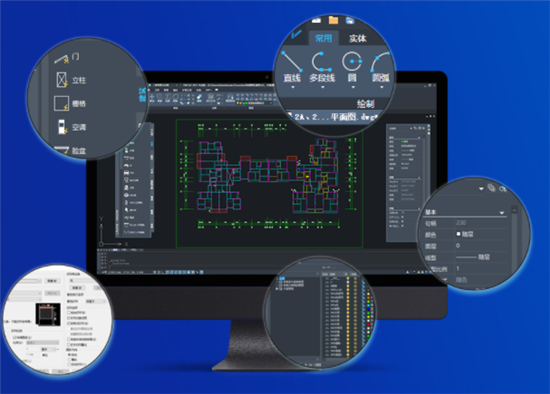

中望cad2022中文版是一款功能非常专业实用的CAD绘图软件，也是中望自主研发的第三代二维CAD平台，集文件比较、移植自定义设置、工具选项板、数据提取、布局输出到模型、二维/三维绘图等等功能于一体，旨在为用户提供功能强大的一体化CAD解决方案，让用户在能保障最终设计质量和效果的同时，还能有效提升生产力。不管用户从事的是什么行业，你都可以在这款软件中找到你想要的工具和功能，从而进一步简化你的的工作流程。

借助中望cad2022的CAD标准功能，用户不仅可快速创建出专属于自己的个性化的图纸设计标准，在设计过程中程序还会根据这些标准自动检查和修复图纸中不符合标准的样式，在实现图纸的标准化和一致性的同时，也大大的提高了用户的工作效率。此外，软件的界面实现了经典模式与Ribbon界面的共存同显，用户可根据个人的喜好自由选择自己熟悉的经典或Ribbon界面，还支持导入IFC格式文件，可在IFC结构树面板上查看模型详细信息，管理实体对象。

与上一版本相比，中望cad2022带来了更多新功能，经过大量自动化测试和验证，开图速度提升了40%，平移效率提升了6倍，缩放效率提升了2倍。软件新增了智能、实用的功能，关联阵列功能使用户能够以矩形、路径、环形等方式快速批量复制对象，并通过参数设置和夹点拖拽灵活调整阵列，提高了创建和修改阵列的效率和灵活性，而平面摄影功能让用户可以快速为三维对象创建二维平面图，从而减少二三维图纸之间的转换成本。

中望CAD2022中文版

软件特色

1、零成本切换

优秀的兼容性，确保工作的延续

全面兼容主流文件格式，可直接读取和保存常见图形信息，准确完整

熟悉的界面

您可以自由选择自己熟悉的经典或Ribbon界面

易学易用的功能命令

立即上手，而不需要任何学习成本

2、为设计提效

工具选项板

优化文件解析过程，提升运行速度

设计中心

可将其它图形、块、图案填充等内容添加到当前图纸，让数据资源高效共享利用

优化文件解析过程，提升运行速度

采用多核并行技术计算技术优化平台效率，有效提高文件读取、保存速度

3、创新应用体验

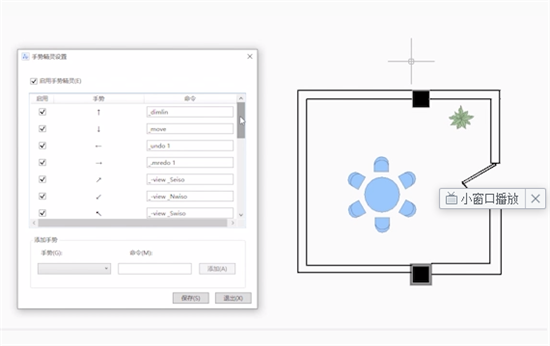

智能鼠标

无需输入命令，移动鼠标即可直接调用CAD相关命令，操作简单快捷

智能语音

对图纸的修改或备注，可通过语音信息储存在DWG图纸中，让图纸交互表达更清晰生动

智能选择

可根据特征快速筛选图形

智能打印

按图框智能确定打印范围，一次性输出多张图纸

中望cad2022中文版新功能和改进：

一、新功能

1、智能打印功能增强

增加自定义文件名集打印不同尺寸纸张功能。

2、智能语音转换文字

可以将智能语音工具创建的声音转换为文字。

3、表格单元格数据格式补全

补齐了表格中单元格的数据格式种类，并优化了相关功能。

4、动态输入模式支持透明调用命令

支持在动态输入模式下使用透明调用功能。

二、改进点

1、支持样条曲线炸开

可对样条曲线使用“炸开”（Explode）命令。

2、消隐显示&消隐打印正确性改进

消隐显示和消隐打印正确性改进。

3、悬停高亮机制优化

优化了光标悬停高亮机制。

软件亮点

条形码与二维码

可将文字信息转换为条形码或二维码，在图纸中插入

文件比较

将两张图纸不同点即刻标出。

快捷撤销

撤销步骤可提前预览。

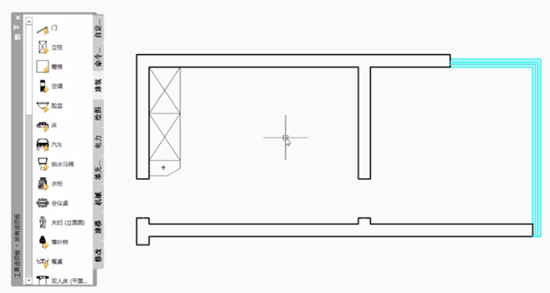

工具选项板

内有机械、建筑、电子方面的实用图块，拖拽即可使用，用户也可自定义图块放入工具选项版中使用

移植自定义设置

支持将早期版本的用户自定义数据移植到新版本中

数字签名

保证图形数据来源可靠，未被篡改

数据提取

将图形对象数据提取成为表格，并可以对表格进行更新，便于快捷地利用这些数据进行整理和分析。

扩展工具箱

提供更多便捷绘图工具

超级填充

可将块、外部参照及光栅图像等作为填充图案进行填充

布局输出到模型

将布局中可见对象输出到模型空间

IFC文件使用教程

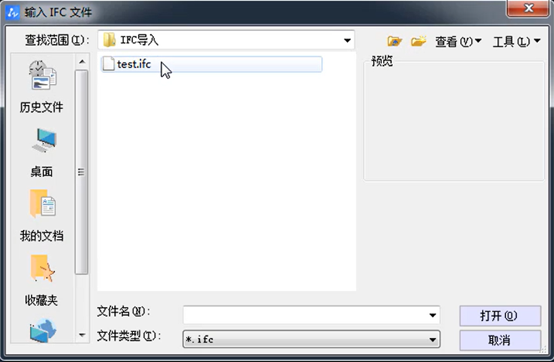

IFCIMPORT命令：快速导入查看IFC文件

在中望CAD 2022命令行中输入IFCIMPORT，你可以从弹出的对话框中选择所需的IFC格式文件并导入以进行查看。目前软件内支持导入的IFC格式类型包括以下5类：IFC 2X3, IFC4.0, IFC 4X1, IFC 4X2和IFC 4X3，基本涵盖了市面IFC主流格式经多次测试，我们发现，在软件内导入常规大小的IFC文件的速度都是比较可观的。比方说，在上面视频的案例中，打开30MB的IFC格式文件，最多仅需5秒。

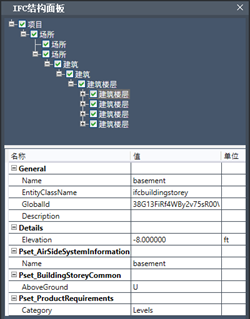

IFC结构树面板：直观显示模型构件及其建筑信息

当成功导入IFC文件后，IFC结构树面板会立即自动弹出。这个面板分为两个部分：一个是按层级显示模型构件的结构树，这便于查看IFC模型中单个对象具体数据及对应对象在模型空间的高亮显示，也可以直观了解建筑模型构件间的场所和楼层关系；另一个是按表格形式显示构件建筑信息的属性列表，便于对象数据建筑信息的提取及导出。

在IFC结构树面板中，还有不少隐藏的“惊喜”。例如点击“+”或者“-“按钮，你可以展开或折叠结构树。通过选择或取消选择结构树中的节点，你可以控制对应的构件在模型空间中是否可见。并且当你在结构树中选择任一构件时，模型空间视图会自动缩进和定位到已选构件的位置。同时在属性列表中，你能了解到所选构件的建筑信息，如点击楼层节点，你可以知道楼层名称，层高等。

数据提取：轻松创建含IFC属性的明细表

除了能查看IFC模型和IFC结构树外，你还可以通过数据提取功能从IFC模型中提取所需的IFC构件信息，并基于已提取的IFC属性信息，生成明细表并对外输出，方便BIM模型的设计沟通。

首先导入IFC图纸并输入DATAEXTRACTION命令，然后选择需要提取数据的IFC块。接着，我们可以按IFC构件的类型、属性等对已选数据进行筛选。完成数据筛选后，可预览数据提取表格内容，也可以对表格样式进行自定义设置。完成以上步骤后，即可导出表格，可选择以表格形式插入到当前图纸中，也可导出为外部表格文件或ZEX文件。

不容错过的其他IFC功能

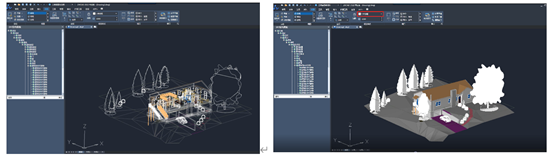

除了上述的介绍外，你还可以通过修改模型视觉样式让导入的IFC模型更美观。也可以让导入的IFC对象按构件类型对图层进行自动分类和命名。

表格和字段插入公式教程

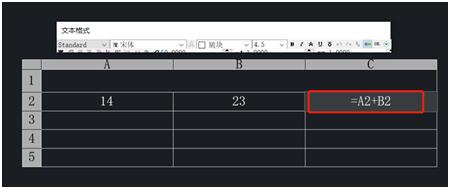

中望CAD默认提供了求和、均值、计数、单元、方程式等常用公式类型，方便设计师快速选用。设计师双击公式字段即可查看或编辑公式的具体内容，在表格中添加了公式后，软件会自动完成计算并将结果自动填写在单元格中，而当同一表格中的相关单元格数据发生变更时，插入的公式字段数值也会同步自动更新，不仅确保了计算结果的准确性，同时也减少了设计师反复核对的工作量。需要注意的是，如单元格数据和公式不在同一表格中，那么该数值的更新由系统变量fieldeval 控制。

另一方面，中望CAD的字段（Field）功能预定义了一系列动态文字，设计师直接在列表中选用即可。字段可单独插入使用，设计师也可以在单行文字、多行文字或属性文字的值中插入字段。需要强调一点，设计师在使用字段之前需要先设置好文字样式。当然，设计师可通过“字段名称”选项，在右侧列表中选择符合要求的预设好的字段样例。此外，设计师还可以根据实际需求对“字段”进行灵活设置，例如日期、比例，或者是提取对象的长度、面积、半径等属性，这些字段会根据图形的变化而自动变化。

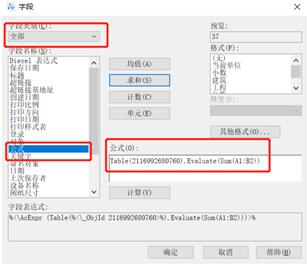

不仅如此，中望CAD也支持在字段中插入公式，进一步满足设计师的绘图需要。软件默认的公式选项包括求和、均值、计数、单元等。在“字段名称”中选择“公式”后，设计师可快速选择所需的公式对字段进行快速运算，并设置字段值的格式以及精确度。中望CAD2021在字段对话框中还提供了大量预设的字段，设计师选择一个字段时就可看到完整的“字段表达式”。
