三维cad看图工具是一款小巧易用轻量三维看图软件，轻松查看面向 SolidWorks、SolidEdge、Catia、Proe、UG 等三维软件生成的图纸。不需要 3D 软件支持，查看时能进行旋转、缩放、轴侧正侧等操作，支持打开多张文件，有爆炸、测量、结构树等功能。对打开模型可旋转、缩放、进行轴侧正侧等操作，为用户带来极大便利 。

三维CAD看图使用方法

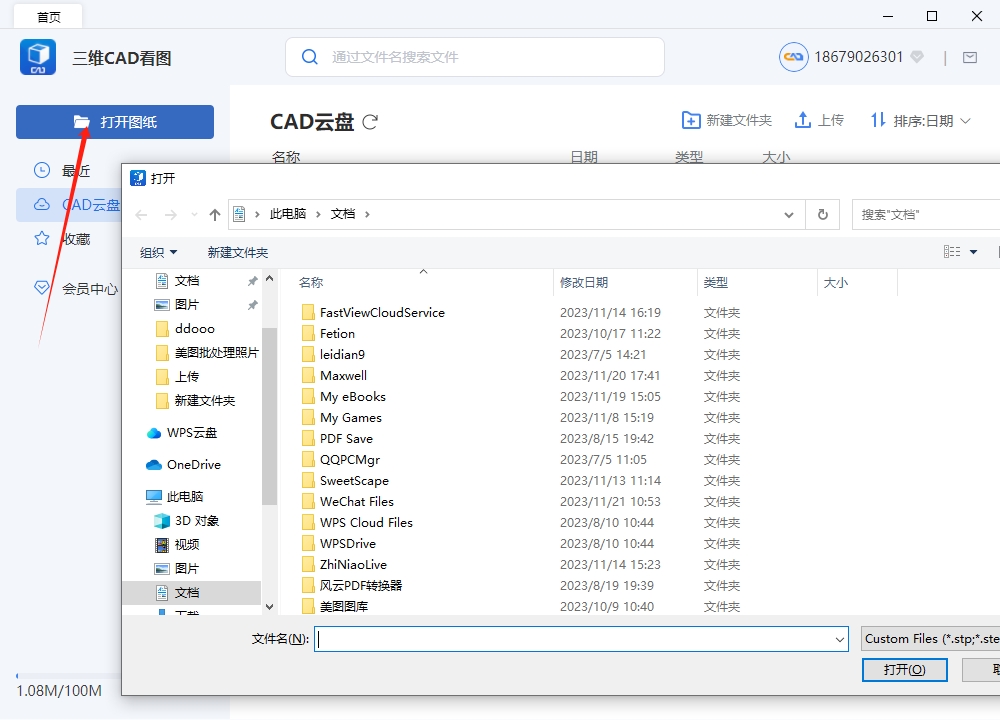

1.进入软件首页，点击 “打开图纸” 选项，从文件列表中挑选想要的模型文件。

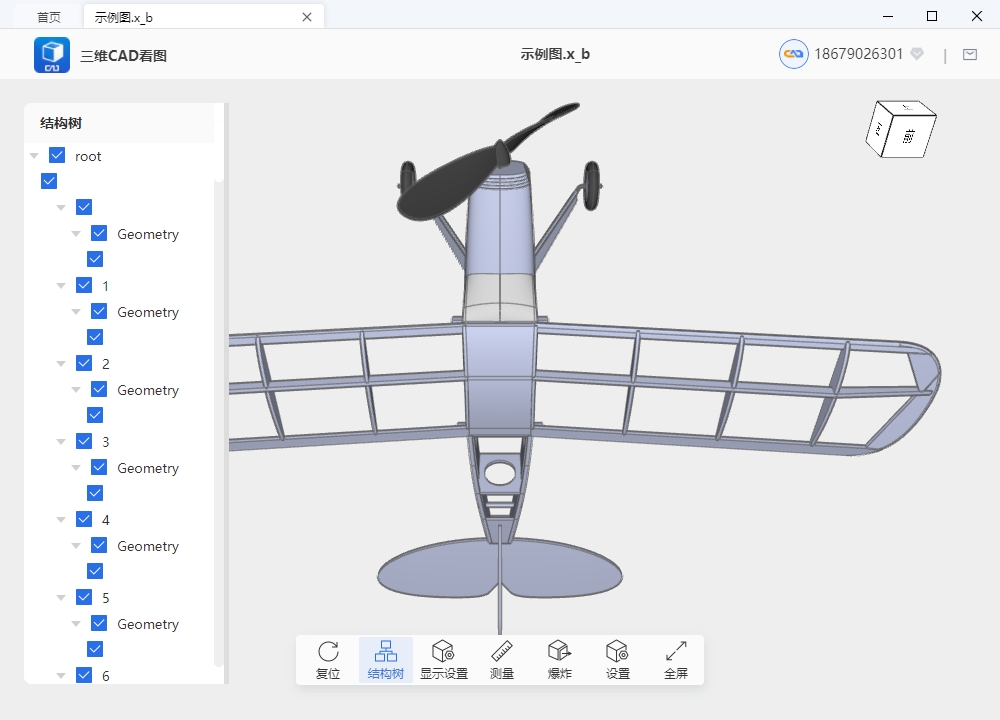

2.模型文件打开后，软件提供复位、结构树、显示设置、测量、爆炸、设置、全屏等功能。在结构树中，可清晰查看整个模型的结构，还能随意拨动模型。

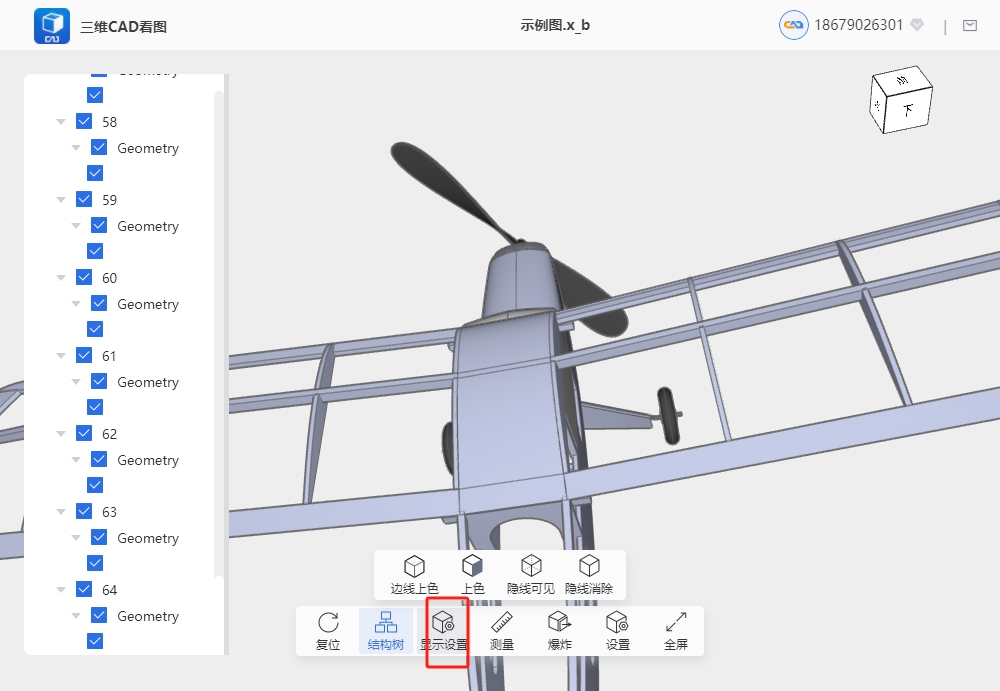

3.点击 “显示设置”，其中包含边缘上色、上色、隐线可见、隐线消除等功能。点击 “上色”，选定想要查看的位置，软件会用不同颜色显示对应部件。

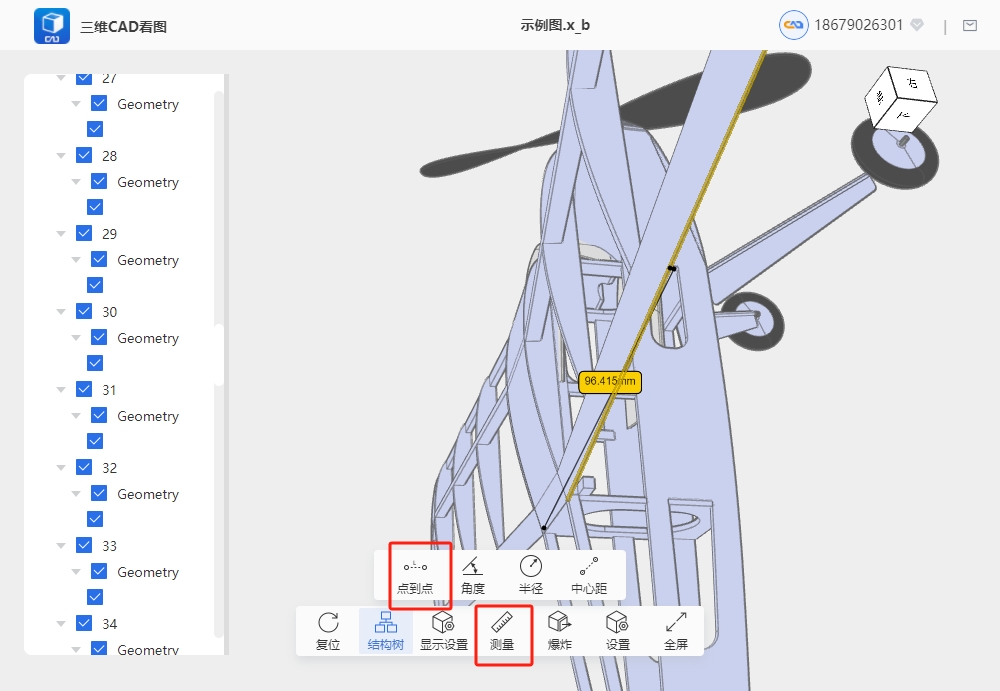

4.点击 “测量”，有 “点到点”、“角度”、“半径”、“中心距” 等功能可选。点击 “点到点”，再点击想要测量的位置，即可获取点到点的距离。

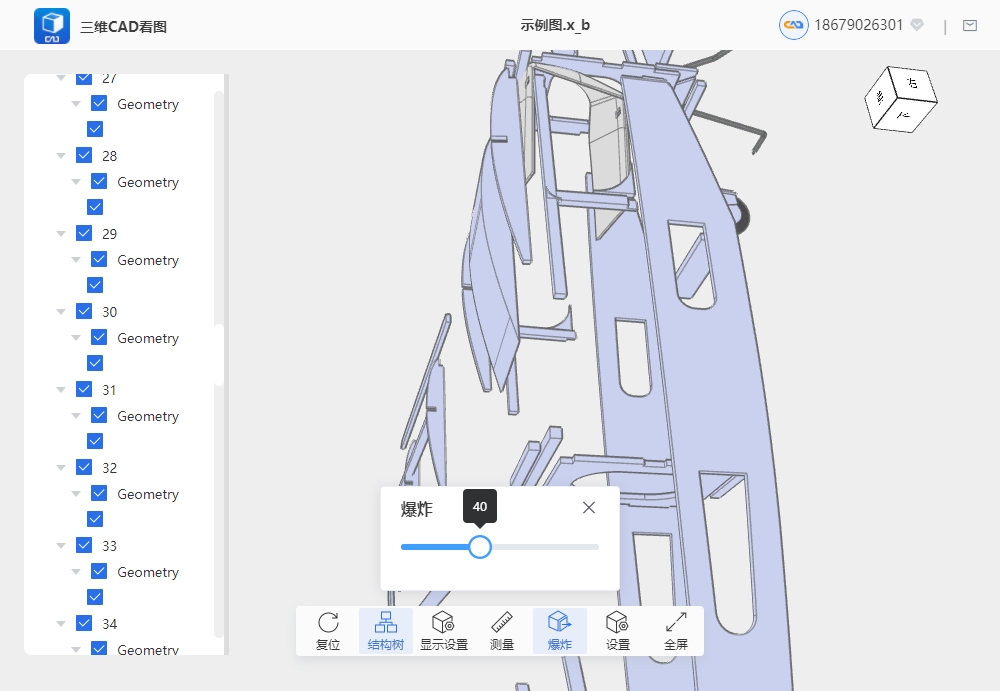

5.点击 “爆炸”，软件会将整个模型进行分解展示。

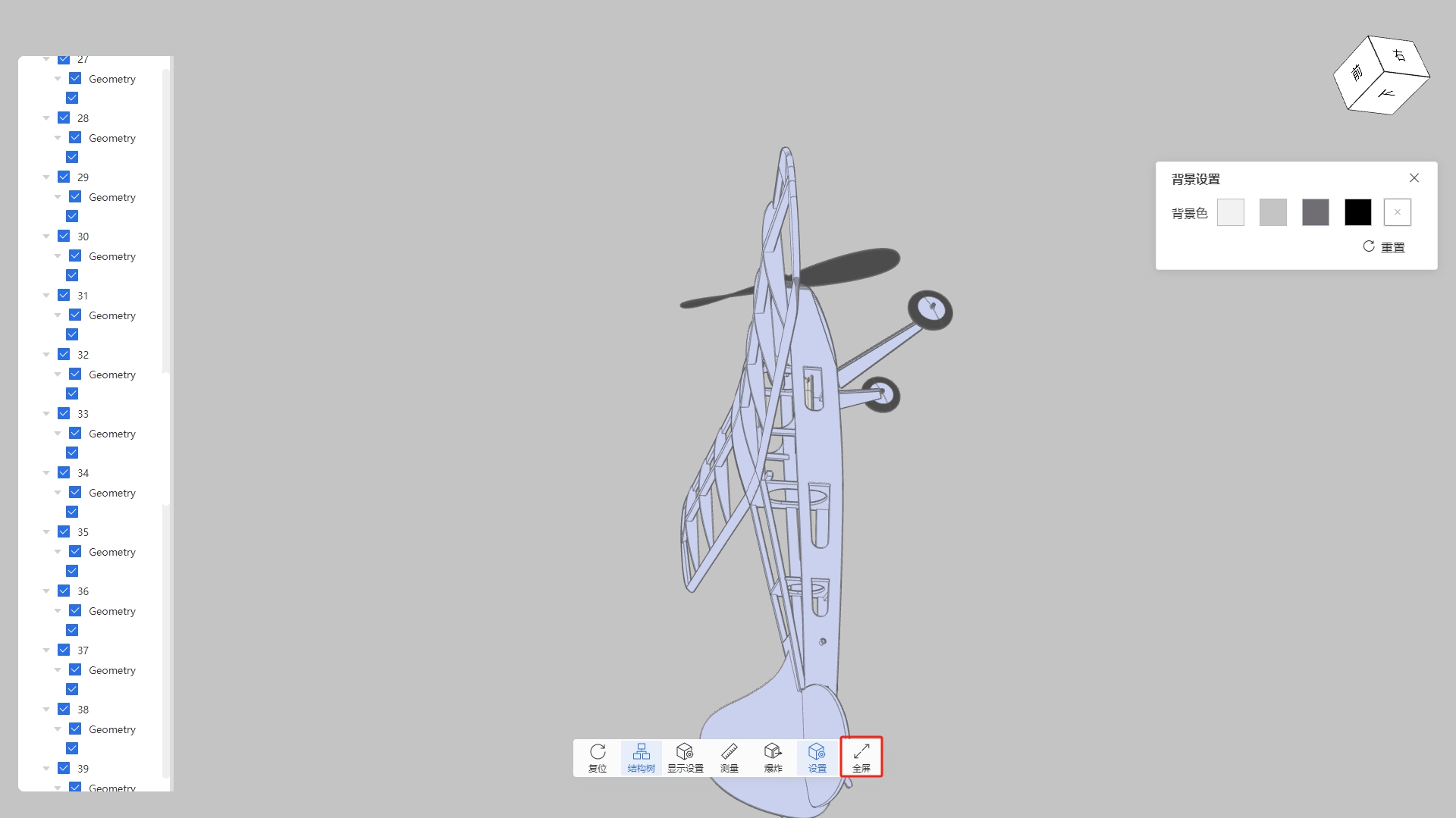

6.点击 “设置”，可根据个人喜好自定义设置看图背景。

7.点击 “全屏”，能以更大的视野、更好的效果观察模型。

三维CAD看图软件亮点

1.能够同时打开多个不同格式的文件，满足多样化的文件处理需求。

2.支持对模型进行旋转、缩放、轴侧正侧等基本操作，方便从不同角度查看模型。

3.可将模型的任意角度保存为图片，且保存的图片能直接插入到 WORD、PPT 等文档中。

4.可以打开 CATIA V4/V5/V6、ProE / Creo Parametric 3D 、SOLIDWORKS 3D、UG NX 3D、Solidedge 这五种软件生成的零件、装配件文件，兼容性强。

三维CAD看图软件特色

1.软件提供 100M 的免费基础存储，便于用户存储相关模型文件。

2.三维 CAD 看图功能支持超大文件上传，不用担心因文件过大无法处理。

3.在三维 CAD 看图的云盘中，可直接分享文件，方便与他人协作交流。

4.拥有强大的智能识图功能，为用户查看和分析模型提供有力帮助。

5.支持对模型进行缩放、旋转、侧看等基本操作，操作体验良好。

6.能够同步打开多种格式文件，处理文件的能力出色，适应不同来源的模型文件 。

三维CAD看图更新日志

v2.0.19版本

1、界面UI改版，页面更加美观，操作更简单;

2、 三维浏览功能：

(1)复位：单击复位命令后，模型恢复到初始状态

(2)结构树：视口中的零件部和结构树一一对应

(3)显示设置：给模型上色;

(4) 测量：点与点的测量，角度、半径的测量，中心距的测量;

(5)爆炸：分解3d模型

(6)设置：设置背景颜色

(7)全屏：全屏显示模型

3、支持微信和手机验证码登录

4、修复部分偶发bug
